Externe Messdienstleistungen von HÖRMANN Automotive Gustavsburg
Präzisionsmessung auf höchstem Niveau
3D-Messtechnik für Karosserien, Einzelteile und Großkomponenten
Die HÖRMANN Automotive Gustavsburg bietet Ihnen hochpräzise externe Messdienstleistungen, die Ihre Qualitätssicherung auf das nächste Level bringt. Mit modernster 3D-Messtechnik und jahrzehntelanger Expertise unterstützen wir Sie bei kritischen Messaufgaben – zuverlässig, flexibel und termingerecht.
Ob Prototypenvalidierung, Serienfreigabe oder Prozessoptimierung – wir garantieren die Präzision, die Ihre Produktion braucht.
Messsysteme in unserem Portfolio
- Creaform-Systeme – Kombinierte taktile & optische 3D-Messungen
- GOM-Projektmesszelle – Stationäre optische 3D-Messungen
- GOM-Scanner manuell – Flexible mobile Messungen
- 3D-Koordinatenmessmaschinen – Taktile Hochpräzisionsmessungen
Unsere Messtechnologien
GOM ATOS 5X – Hochauflösende optische 3D-Messung
Technische Spezifikationen:
- Auflösung: Bis zu 24 Millionen Koordinatenpunkte pro Scan (2 x 12 Megapixel Kameras)
- Geschwindigkeit: 0,2 Sekunden pro Scan – extrem schnelle Datenerfassung
- Messvolumen: 1.000 mm – ideal für Großteile und komplexe Geometrien
- Messunsicherheit: 0,05 mm (mit Photogrammetrie & ATOS ScanBox)
- Photogrammetrie: Volumetrische Hochgenauigkeit auch für komplette Karosserien
Einsatzbereich: Ideale Lösung für große Bauteile, Karosserien und komplexe Geometrien mit höchsten Anforderungen an Genauigkeit.
Creaform MetraSCAN BLACK | Elite – Ultraschnelle Lasermessung
Technische Spezifikationen:
- Messauflösung: 0,025 mm – unsere höchste Präzision
- Datenerfassungsrate: 1.800.000 Messpunkte pro Sekunde – Blitzgeschwindigkeit
- Lasertechnologie: 30 blaue Laserkreuze (+1 extra Linie) für maximale Detailgenauigkeit
- Volumetrische Genauigkeit: 0,025 mm bei Standardvolumen, 0,04 mm bei Volumenerweiterung
- Flexibilität: Für taktile und optische 3D-Messungen
Einsatzbereich: Premium-Lösung für extrem präzise Messungen bei mittleren bis großen Bauteilen und kompletten Karosserien.
Leistungsspektrum – Unsere Dienstleistungen

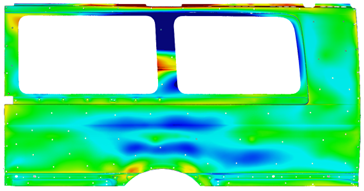

1. Soll-Ist-Vergleiche gegen CAD-Daten
- Flexible Ausrichtung in beliebiger Orientierung
- Präzise Überprüfung gegen Konstruktionsvorgaben
- Frühe Detektion von Abweichungen
- Nutzen: Sicherstellung der exakten Designkonformität vor Serienbeginn

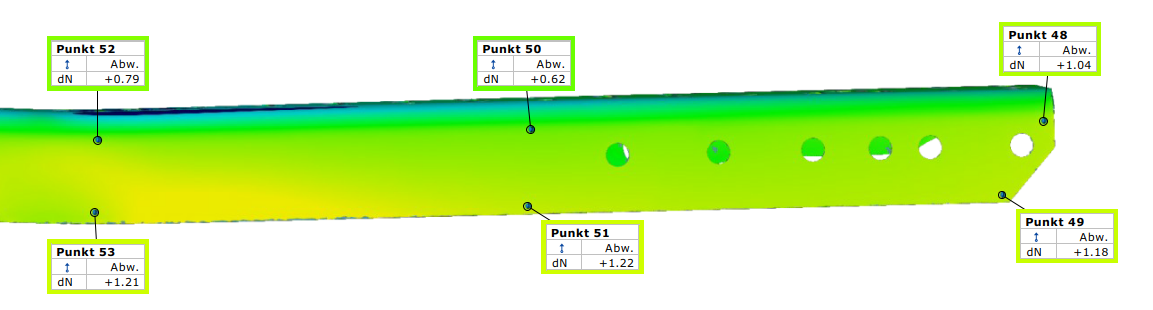

2. Form- und Lage-Auswertungen
- Detaillierte Bewertung geometrischer Genauigkeit
- Toleranzanalyse nach technischen Zeichnungen
- Abweichungsberichte mit Visualisierung
- Nutzen: Qualitätssicherung & Prozessoptimierung
3. Erstmusterprüfberichte (EMPB)
- Erstellung gemäß spezifischen Zeichnungsanforderungen
- Validierung vor Serienfreigabe
- Vollständige Dokumentation für OEM-Anforderungen
- Nutzen: Rechtssicherheit & Compliance

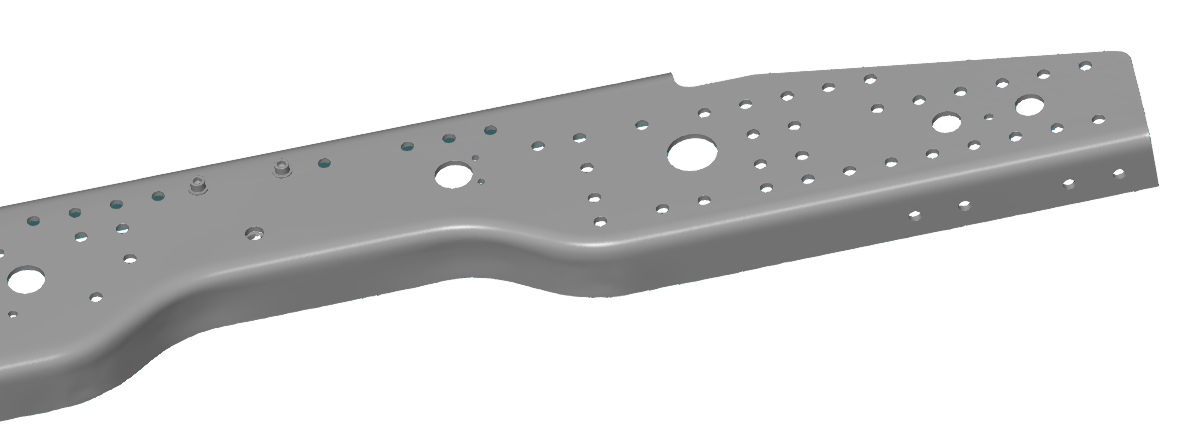

4. Daten in STL-Datensatz
- Export in Standard-STL-Format
- Nahtlose Integration in Ihre CAD/CAM-Systeme
- Basis für Reverse Engineering & weitere Verarbeitung
- Nutzen: Digitalisierung & Weiterverarbeitung möglich
5. Großteilemessung
- Standardkapazität bis 12 m (Überlängen und Sonderwünsche nach Absprache möglich)
- Messung kompletter Karosserien
- Modular ausbaubare Messvolumen
- Nutzen: Vollständige Messlösung aus einer Hand

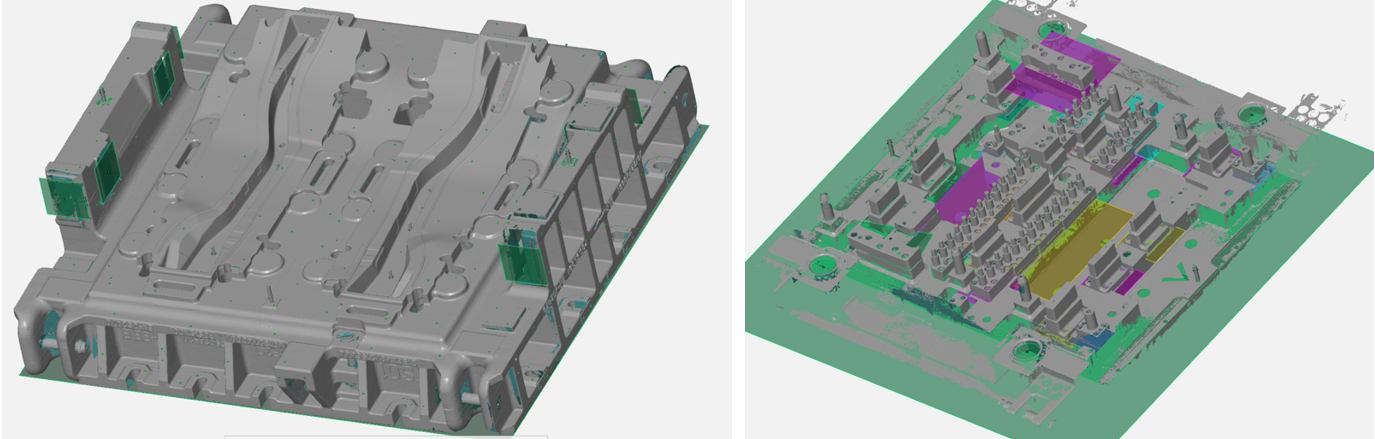

6. 3D-Digitalisierung von Pressenwerkzeugen
- Hochpräzise Digitalisierung bestehender Werkzeuge
- Basis für Optimierung und Kontrolle
- Validierung von Werkzeugverschleiß
- Nutzen: Werkzeugmanagement & Qualitätskontrolle
7. Reverse Engineering
- Generierung digitaler Objektmodelle aus Messdaten
- Basis für Konstruktion & Optimierung
- Schnelle Digitalisierung bestehender Komponenten
- Nutzen: Rapid Development & Produktoptimierung

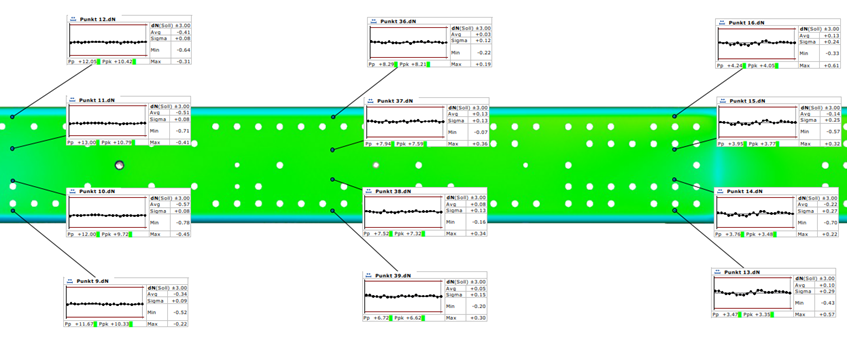

8. Prozessfähigkeitsanalyse
- Analyse: Prozessfähigkeitsindizes Cp/Pp und Cpk/Ppk
- Bewertung: Stabilität und Reproduzierbarkeit der Fertigung
- Reporting: Datengestützte Prozessoptimierung
- Wirtschaftliches Potenzial: Effizienzsteigerung & Compliance-Sicherung
- Maschinenfähigkeit: Cmk
Typische Anwendungsfälle
🚗 Karosseriebau & Montage
Soll-Ist-Vergleiche kompletter Fahrzeugkarosserien nach Schweißen und Lackierung
🔧 Komponenten- & Systemlieferanten
Validierung komplexer Fahrzeugkomponenten vor Lieferung an OEM
🏭 Prototypen & Kleinserien
ESP und Qualitätsvalidierung in der Entwicklungsphase
⚙️ Werkzeugkontrolle
Digitalisierung und Überwachung von Pressenwerkzeugen
📊 Prozessoptimierung
Prozessfähigkeitsanalyse zur Steigerung von Effizienz und Qualität
🔄 Reverse Engineering
Digitalisierung bestehender Teile für Redesign und Optimierung
Qualität & Standards
✔️ IATF 16949:2016
✔️ DIN ISO 14001:2015
✔️ DIN ISO 50001:2018
✔️ DIN EN ISO 3834-2:2021
✔️ TISAX Assessment Scope S71K15
Warum HÖRMANN Automotive Gustavsburg?
🎯 Spezialisiert auf Automotive
Jahrzehnte Erfahrung in der Automobil- und Zulieferindustrie
🏢 Integrierte Lösungen
Messung, Fertigung und Engineering aus einer Hand
⏱️ Schnelle Durchlaufzeiten
Blitzschnelle Datenerfassung & prompte Reportings
📈 Partnerschaftlicher Ansatz
Wir unterstützen Sie bei Ihren kritischen Qualitätsaufgaben
💼 Transparenz & Zuverlässigkeit
Detaillierte Reportings & verlässliche Termine
